限流孔板可測量介質：液體(自來水、純凈水、啤酒、酒精、白酒、蔬菜汁、植物油、果汁、生物鹽水、葡萄糖液體、甲醇、乙醇、涂料)、氣體(空氣、氮?dú)狻⒀鯕?、氫氣、氬氣、氦氣、天然氣、瓦斯、液化氣、煤?、蒸汽(飽和蒸汽、過熱蒸汽)、特殊性的可以測量耐腐蝕型介質。

　　工作原理：

　　限流孔板作為節流元件，由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。

　　特點：

　　限流孔板為一同心銳孔板，用于限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值，即超過臨界壓力降時，不論出口壓力如何降低，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。

　　使用范圍：

　　1、管道通徑：DN10～DN1000(mm)

　　2、工作壓力：0.6～32.0(MPa)

　　3、孔徑比：0.05≤β≤0.70

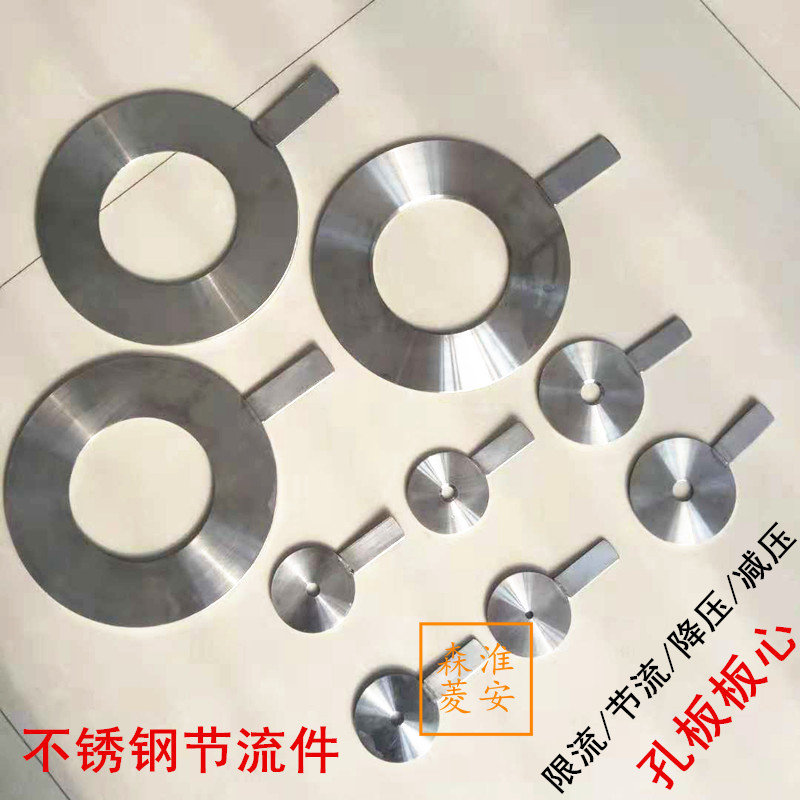

                                                                                   不銹鋼節流限流孔板心（圖）

　　結構形式：

　　限流孔板按孔板上開孔數分為單孔板和多孔板;按板數可分為單級和多級。

　　限流孔板可用于限制流體的流量或降低流體的壓力。

　　限流孔板是按HG/T20570 -1995進行設計制造，按JJG640-94進行檢定。無需實流標定。
       適用場所：

　　(1)需要降壓以減少噪聲或磨損的地方，如放空系統。

　　(2)流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。

　　(3)在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。

　　(4)工藝物料需要降壓且精度要求不高。

　　訂貨時請?jiān)敿?xì)提供以下數據：

　　(1)被測介質名稱

　　(2)最大、常用、最小流量。

　　(3)工作壓力、工作溫度

　　(4)介質密度、粘度(水，蒸汽，常用氣體可以不提供)

　　(5)管道材質、外徑

　　(6)節流件厚度

　　(7)節流件開孔孔徑
