一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器、壓力變送器)配合組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

　　一體化孔板流量計是常用的清潔液體，氣體和蒸汽服務。它可用于所有管道尺寸，但它是非常劃算的測量流量較大的(直徑超過6)。一體化孔板也被許多組織批準用于液體和氣體的保管。目前的一體化孔板計算仍然不同，盡管各種機構正在采用一種普遍接受的一體化孔板流量方程。一體化孔板尺寸通常程序允許用戶選擇所需的流量方程。

　　適用范圍

　　1、 公稱直徑：15mm≤DN≤1200mm

　　2、 公稱壓力：PN≤10MPa

　　3、 工作溫度：-50℃≤t≤550℃

　　4、 量程比：1：10，1：15

　　5、 精度等級：0.5級，1級

　　產品形式

　　外形結構見下圖

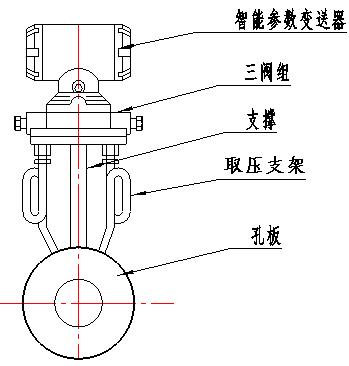

                                                                        多相一體化孔板流量計模型圖

　　一體化孔板流量計可以用任何材料制成，但不銹鋼是最常見的。使用的板厚(1/8-1/2”)是一個線的大小的函數，過程中溫度、壓力和壓差。傳統的一體化孔板流量計是一個薄的圓形板(帶有處理和數據的標簽)，插入到管口接頭的兩個法蘭之間的管道中。這種安裝方法是成本效益的，但它需要一個進程關機時，板被拆除，以維護或檢查。相反，一個一體化孔板裝置允許孔要去除不減壓線和關閉流。在這樣的配件，萬能一體化孔板，一個沒有標簽的圓板

　　技術參數：

　　1.公稱直徑：15mm≤DN≤1200mm;

　　2.公稱壓力：PN≤10MPa;

　　3.工作溫度：-50℃≤t≤550℃;

　　4.量程比：1:10， 1:15;

　　5.精度：0.5級，1級。

　　訂貨數據：

　　(1)被測介質;

　　(2)最大、常用、最小流量;

　　(3)工作壓力、工作溫度;

　　(4)介質密度、粘度;

　　(5)管道材質、內徑、外徑;

　　(6)允許壓力損失;

　　(7)取壓方式。

        理論

　　同心一體化孔板流量計有一個尖銳的(方邊)同心孔，它提供了一個幾乎純粹的線接觸板和流體之間，在邊界上可以忽略不計的摩擦阻力。β(或直徑)同心一體化孔板的范圍從0.25到0.75的比率。最大流速和最小靜壓發生在一體化孔板下游約0.35至0.85管道直徑處。這一點稱為縮。在靠近一體化孔板的位置測量壓差，可以最大限度地減小管道粗糙度的影響，因為摩擦力對流體和管壁有影響。

　　半徑抽頭類似縮水龍頭，除了下游的水龍頭固定在一體化孔板0.5d(圖2-3)。管道龍頭位于管口上游2.5個直徑和8個直徑的管道上(圖2-3)。它們檢測到最小的壓力差，并且由于孔口的抽頭距離，管道粗糙度、尺寸不一致以及測量誤差的影響最大。

　　系列一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。一體化孔板流量計由標準孔板節流件、三閥組、差壓變送器、截止閥(高溫度介質加泠凝盤或冷凝器)組成，一體化結構便于用戶安裝。

　　一體化孔板流量計是將標準孔板與差壓變送器(溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，一體化孔板流量計可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

　　孔板流量計可用于測量管道中液體、氣體、蒸汽的流量?？装辶髁坑嬍前磭鴺薌B/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定?？装辶髁坑嬁梢圆捎媒墙尤?包括環室取壓)、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大。孔板流量計廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。

　　適用范圍

　　1、公稱直徑：50mm≤DN≤1200mm(超出此范圍屬非標準節流裝置)

　　2、公稱壓力：PN≤16MPa

　　3、孔徑比：0.20≤β≤0.75

　　4、雷諾數范圍：當0.20≤β≤0.45時5000≤ReD

　　當0.45≤β≤0.75時10000≤ReD

　　5、精度：1級

　　結構形式

　　1、法蘭取壓、角接取壓、整體式焊接結構見圖分別見圖1、圖2、圖4

    法蘭取壓孔板流量計（圖1）                                角接取壓孔板流量計（圖2）                         整體式焊接孔板流量計（圖4）

2、D-D/2取壓方式（圖3）


                                                                     多段減壓式一體化孔板流量計（圖3）

　　安裝要求

　　1、 安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。

　　2、 孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。

　　3、 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。

　　4、 取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。

　　5、 可選帶上、下游直管段。

　　6、 D-D/2取壓是成套供貨，法蘭連接可直接安裝。
